螺旋式煤粉取樣裝置
一、 概述
      固定式螺旋煤粉取樣裝置，用于制粉系統一次風煤粉管道上定期煤粉取樣。由于磨煤機碾磨件的磨損、煤種、塊度的變化，煤粉的細度將產生較大的變化，并直接影響鍋爐燃燒的效率，因此必須定期對煤粉細度取樣檢測。當煤粉細度超過設計值時及時調整分離器拆向門開度，或調整及更換磨煤機碾磨件是十分必要的。

二、作原理
       固定式螺旋煤粉取樣裝置，是利用煤粉撞擊和自然沉落在取樣嘴中后，經螺旋輸送裝置輸送出煤粉管道并落入取樣瓶中的原理設計而成的一種固定式煤粉取樣裝置。
       該裝置設計采用螺旋輸送原理，當煤粉沉落在取樣嘴中，利用外部的手柄或電動執行機構旋轉螺旋輸送裝置，煤粉將通過取樣管送到落粉管進入取樣瓶中。

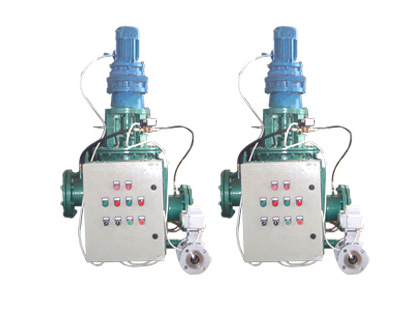

       該裝置具有手動及電動兩種操作方式，手動操作，外部備有手柄，取樣時只要操作人員搖動手柄即可取樣。電動操作，在外部備有電動執行機構，并備有手動機構，有定時、點操、手動三種功能。不堵粉，取樣快，密封好等特點。


三、煤粉取樣器用途：
　　固定式煤粉取樣裝置主要由下列幾部分組成：
　　1、取樣頭——插入煤粉管道中，取樣口朝向煤粉氣流來向，煤粉由此口進入取樣裝置。
　　2、取樣管——將取樣頭中取來的煤粉輸送到旋風分離器。
　　3、分離器——將煤粉和氣體分離，煤粉因重力作用被旋轉氣流甩到器壁，再靠重力作用，落入集粉器。而氣體至上而下沿2S壁下旋至底部，再沿中間路線上升至頂部，從頂部出氣口排出，實現煤粉和氣體的分離。
　　4、集粉器——將分離器分離出的固定煤粉樣品集中存放，供標定之用。
　　5、取樣閥——煤粉取樣時，將此閥打開，靠壓縮空氣由出口排氣形成的負壓，抽吸分離器中的空氣，使煤粉管道中的煤粉從取樣口進入取樣裝置，進行取樣。
　　6、吹掃閥——當需要清掃取樣管中的殘留煤粉時，關閉取樣閥和調壓閥，開吹掃閥利用壓縮空氣吹掃取樣管道
　　7、調壓閥——調整此閥門的開度，可改變取樣裝置的取樣速度。
　　8、壓力表——為調壓閥的操作提供直觀依據。

     固定式粉煤取樣裝置，主要用于直吹式粉系統一次風煤粉管上定期煤粉取樣。由于磨煤機碾磨件的磨損、煤種、塊度的變化，煤粉細度將產生較大的變化，并直接影響鍋爐燃燒的效率，因此定期對煤粉細度取樣檢測，當煤粉的細度超過設計值時，及時調整分離器折向門開度，或更換碾磨部件是十分必要的。

四、操作程序
     取樣前所有閥門為關閉狀態，取樣時，打開閥門，搖動手柄旋轉螺旋輸送裝置，煤粉即通過取樣管源源不斷的落入煤粉沉落管中，煤粉數量達到要求時，停止搖動手柄，關閉閥門，打開閥門，將沉落管中的煤粉放入取樣瓶中，關閉閥門，擰下取樣瓶取出煤粉作為化驗之用，取樣瓶放回原處。
